SM12A-J43N-□□

產品說明

M12 連接器分線模塊，上位接口采用預置電纜可直接布線無需現
場接線，防護等級IP67級。
可根據需求選用NPN、PNP和無LED型，每Port單信號、雙信號產品
可供選擇。
常用于傳感器、電磁閥等設備快速連接。
提供多種型號規格產品，可在各種環境下使用。

一、詳細規格


型號構成

① 型號 型號定義 ④ 型號 型號定義 ⑦ 型號 型號定義
  SM12 M12分線模組   44 Port型   05長度0.5米
        88 Port型   10長度1米
② 型號 型號定義   1212 Port型   15長度1.5米
  A 帶電纜型         30長度3米
  B 連接器接口型 ⑤ 型號 型號定義   50長度5米
  T 接線端子型   30.34㎜²信號線   100長度10米

③ 型號 型號定義 ⑥ 型號 型號定義 ⑧ 型號 型號定義
  J1信號/Port   NNPN型(+com)   L PVC電纜
  K2信號/Port   PPNP型(-com)   U PUR電纜
        Z 無指示燈型   H 拖鏈電纜



型號選定

型號 信號數量 極性 上位連接方式分線連接器型號 尺寸 固定方式
SM12A-J43N-□□1信號×4 NPN電纜4×0.34㎜2+2×0.75㎜2M12連接器×4 53×96 螺絲固定
SM12A-J43P-□□1信號×4 PNP電纜4×0.34㎜2+2×0.75㎜2M12連接器×4 53×96
SM12A-J43Z-□□1信號×4 無電纜4×0.34㎜2+2×0.75㎜2M12連接器×4 53×96
SM12A-K43N-□□2信號×4 NPN電纜8×0.34㎜2+2×0.75㎜2M12連接器×4 53×96
SM12A-K43P-□□2信號×4 PNP電纜8×0.34㎜2+2×0.75㎜2M12連接器×4 53×96
SM12A-K43Z-□□2信號×4 無電纜8×0.34㎜2+2×0.75㎜2M12連接器×4 53×96
SM12A-J83N-□□1信號×8 NPN電纜8×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-J83P-□□1信號×8 PNP電纜8×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-J83Z-□□1信號×8 無電纜8×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-K83N-□□2信號×8 NPN電纜16×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-K83P-□□2信號×8 PNP電纜16×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-K83Z-□□2信號×8 無電纜16×0.34㎜2+2×0.75㎜2M12連接器×8 53×150
SM12A-J123N-□□1信號×12 NPN電纜16×0.34㎜2+2×0.75㎜2M12連接器×12 53×204
SM12A-J123P-□□1信號×12 PNP電纜16×0.34㎜2+2×0.75㎜2M12連接器×12 53×204
SM12A-J123Z-□□1信號×12 無電纜16×0.34㎜2+2×0.75㎜2M12連接器×12 53×204


一般特性

額定電壓 DC12V~24V
額定電流 2A Per I/O
4A Per Port
絕緣阻抗1000MΩ以上(DC500V)
耐電壓 AC 1000V 1min
防護安全級別 IP67
拆裝次數200次
電纜外徑 φ8~φ13.5
工作溫度 -25~75℃


材質

連接器(M12) Shell:Brass/Nickel-Plated
Contact:Brass/Gold-Plated
外殼 PPO(GF 10%)UL94V-0
防水圈 橡膠
線路板 雙面線路板
填充膠 環氧樹脂

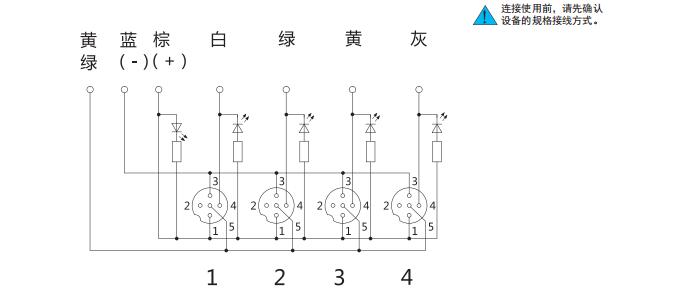

二、電路圖


三、外觀&平面圖

四、產品應用
