型號構成
| ① | 型號 | 型號定義 | ③ | 型號 | 型號定義 | ⑤ | 型號 | 型號定義 |
| SM8 | M8分線模組 | J | 1信號/Port | 0 | 無主電纜 | |||
| ② | 型號 | 型號定義 | ④ | 型號 | 型號定義 | ⑥ | 型號 | 型號定義 |
| A | 帶電纜型 | 4 | 4 Port型 | N | NPN型(+com) | |||
| B | 連接器接口型 | 8 | 8 Port型 | P | PNP型(-com) | |||
| 12 | 12 Port型 | Z | 無指示燈型 |

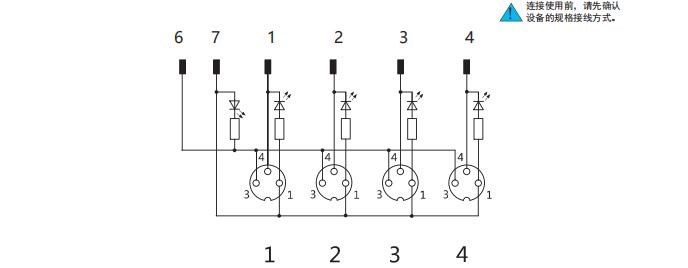

型號選定
| 型號 | 信號數量 | 極性 | 上位連接方式 | 分線連接器型號 | 尺寸 | 固定方式 |
| SM8B-J40N | 1信號×4 | NPN | 8P M12連接器 | M8連接器×4 | 31×76 | 螺絲固定 |
| SM8B-J40P | 1信號×4 | PNP | 8P M12連接器 | M8連接器×4 | 31×76 | |
| SM8B-J40Z | 1信號×4 | 無 | 8P M12連接器 | M8連接器×4 | 31×76 | |
| SM8B-J80N | 1信號×8 | NPN | 12P M12連接器 | M8連接器×8 | 35×104 | |
| SM8B-J80P | 1信號×8 | PNP | 12P M12連接器 | M8連接器×8 | 35×104 | |
| SM8B-J80Z | 1信號×8 | 無 | 12P M12連接器 | M8連接器×8 | 35×104 | |
| SM8B-J120N | 1信號×12 | NPN | 17P M12連接器 | M8連接器×12 | 35×139.5 | |
| SM8B-J120P | 1信號×12 | PNP | 17P M12連接器 | M8連接器×12 | 35×139.5 | |
| SM8B-J120Z | 1信號×12 | 無 | 17P M12連接器 | M8連接器×12 | 35×139.5 |
一般特性
| 額定電壓 | DC12V~24V |
| 額定電流 | 2A Per I/O |
| 4A Per Port | |
| 絕緣阻抗 | 1000MΩ以上(DC500V) |
| 耐電壓 | AC 1000V 1min |
| 防護安全級別 | IP67 |
| 拆裝次數 | 200次 |
| 電纜外徑 | φ8~φ13.5 |
| 工作溫度 | -25~75℃ |
材質
| 連接器(M12) | Shell:Brass/Nickel-Plated |
| Contact:Brass/Gold-Plated | |
| 外殼 | PPO(GF 10%)UL94V-0 |
| 防水圈 | 橡膠 |
| 線路板 | 雙面線路板 |
| 填充膠 | 環氧樹脂 |
